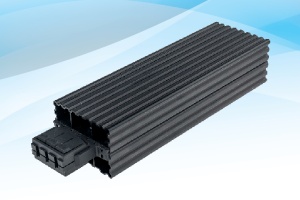

Нагреватели для контроля микроклимата в шкафах управления температурой

Электрические шкафы и щиты управления являются критически важными узлами любых автоматизированных систем. Надежность работы программируемых логических контроллеров, частотных преобразователей, сервоприводов и силовых контакторов напрямую зависит от внутренних климатических условий. Современная тенденция к миниатюризации и повышению плотности компоновки компонентов приводит к тому, что даже в стандартных цехах шкафы сталкиваются с проблемами перегрева или образования конденсата. Грамотно спроектированная система климат-контроля исключает аварийные простои и многократно продлевает срок службы дорогостоящей электроники.

Что такое электрический шкаф?

Электрический шкаф представляет собой герметичный металлический или пластиковый корпус, предназначенный для размещения силовых и слаботочных компонентов систем автоматизации. Внутри шкафа монтируются автоматические выключатели, контакторы, реле, программируемые логические контроллеры, частотные преобразователи, блоки питания и клеммные сборки. Основная функция шкафа — защита оборудования от внешних воздействий (пыли, влаги, механических повреждений) и обеспечение безопасного доступа для обслуживания. Степень защиты оболочки по стандарту IP определяет, насколько надежно корпус изолирует внутреннее пространство от окружающей среды.

Зачем контролировать температуру и влажность в электрошкафах?

Электрооборудование имеет строгие регламенты по допустимым температурам эксплуатации, которые чаще всего находятся в диапазоне от 0 до +55 °C. Превышение этих лимитов запускает необратимые физико-химические процессы. В электронике действует эмпирическое правило Аррениуса: повышение температуры на каждые 10 °C сверх номинала сокращает срок службы полупроводниковых компонентов и электролитических конденсаторов вдвое. Перегрев ведет к деградации изоляции кабелей, тепловому расширению контактов и, как следствие, к переходным сопротивлениям и коротким замыканиям.

Не меньшую угрозу представляет влажность и конденсат. Конденсат выпадает на внутренних поверхностях шкафа в момент, когда температура стенки опускается ниже точки росы. Это классическая ситуация для ночного времени суток, зимних запусков оборудования или резких перепадов давления. Вода выступает электролитом, вызывая гальваническую коррозию медных шин, окисление слаботочных контактов и создавая паразитные токи утечки на печатных платах, что приводит к хаотичным сбоям в алгоритмах работы автоматики.

Методы контроля температуры: обогрев и охлаждение

Задача поддержания стабильной температуры в электрических шкафах решается двумя противоположными подходами: обогревом и охлаждением. Выбор метода зависит от климатических условий, места установки шкафа и теплового баланса оборудования.

Обогрев необходим в неотапливаемых помещениях, на открытых площадках и в регионах с холодным климатом. Основная цель обогрева — не столько поддержание комфортной температуры для электроники, сколько предотвращение падения температуры ниже точки росы и исключение образования конденсата. Нагреватели монтируются в нижней части шкафа, чтобы теплый воздух естественным путем поднимался вверх и равномерно распределялся по всему объему.

Охлаждение требуется там, где внутреннее тепловыделение от силовых компонентов превышает теплоотдачу через стенки шкафа, или когда окружающая среда имеет высокую температуру. Для охлаждения применяются различные технологии: от простого принудительного воздухообмена до компрессионных кондиционеров, способных опустить внутреннюю температуру ниже температуры окружающей среды.

Нагревательные элементы для электрических шкафов

Для контроля температуры в электрических шкафах применяются несколько типов нагревателей, каждый из которых имеет свои конструктивные особенности и области применения. Позисторные (PTC) нагреватели являются наиболее современным и безопасным решением для внутреннего обогрева. Их сердцем служит керамический элемент с положительным температурным коэффициентом сопротивления. Физика процесса заключается в том, что при нагреве до определенного предела электрическое сопротивление керамики лавинообразно возрастает, что приводит к автоматическому снижению потребляемой мощности. Этот эффект полностью исключает риск локального перегрева и пожара, позволяя монтировать нагреватели в непосредственной близости от чувствительной электроники и пластиковых корпусов.

Антиконденсатные нагреватели малой мощности предназначены для предотвращения образования конденсата и поддержания минимально допустимой температуры. Они имеют компактные размеры и устанавливаются в нижней зоне шкафа, где вероятность выпадения конденсата максимальна.

Гибкие нагревательные элементы используются для обогрева нестандартных поверхностей или в условиях ограниченного пространства. Они могут принимать любую форму и монтируются на криволинейные поверхности, двери шкафов или в непосредственной близости от чувствительных компонентов.

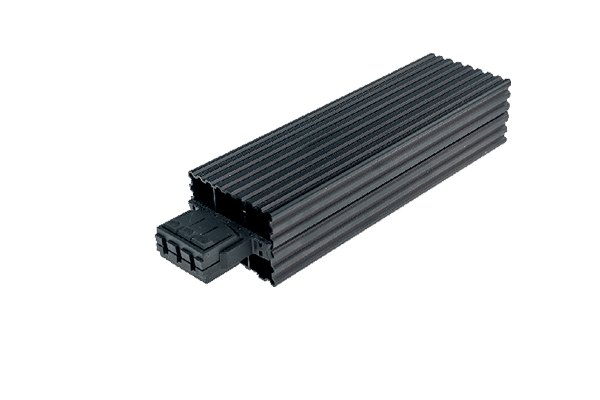

Керамические нагреватели для электрических шкафов

Позисторные керамические нагреватели состоят из PTC-элемента, заключенного в защитный корпус из алюминиевого профиля с ребрами охлаждения. Большая площадь поверхности обеспечивает эффективную конвекцию и равномерный прогрев внутреннего объема шкафа. Мощность таких нагревателей варьируется от 50 до 500 Вт в зависимости от типоразмера.

Ключевое преимущество позисторной технологии — саморегуляция. При достижении определенной температуры (обычно 70-80 °C для поверхности нагревателя) сопротивление керамики резко возрастает, и потребляемая мощность снижается до 10-20% от номинала. Это позволяет поддерживать стабильную температуру без использования внешних термостатов и исключает перегрев даже при блокировке вентиляционных отверстий или выходе из строя системы управления.

Керамические нагреватели комплектуются DIN-рейкой для быстрого монтажа в стандартные электрические шкафы. Они безопасны для размещения в непосредственной близости от кабелей и пластиковых компонентов, так как температура поверхности никогда не превышает критических значений.

Саморегулирующиеся кабели для шкафов управления

Саморегулирующиеся нагревательные кабели представляют собой гибкую конструкцию, состоящую из двух параллельных токопроводящих жил, заключенных в полимерную матрицу с углеродным наполнителем. Физика работы аналогична позисторным нагревателям: при повышении температуры сопротивление матрицы возрастает, и тепловыделение снижается. Это обеспечивает автоматическую адаптацию мощности к текущим условиям.

Однако применение саморегулирующихся кабелей внутри электрических шкафов ограничено. Они занимают полезный объем, затрудняют компоновку оборудования и создают дополнительные точки крепления. Кабели нашли основное применение для обогрева трубопроводов, емкостей и наружных поверхностей шкафов, установленных на открытом воздухе. Внутри корпуса предпочтение отдается компактным позисторным нагревателям или антиконденсатным элементам.

Для внутренней установки шкафов саморегулирующиеся кабели могут использоваться только в специфических случаях, например, для обогрева дверей или боковых стенок в условиях экстремально низких температур. При этом необходимо обеспечить надежное крепление и исключить контакт с подвижными частями или острыми кромками.

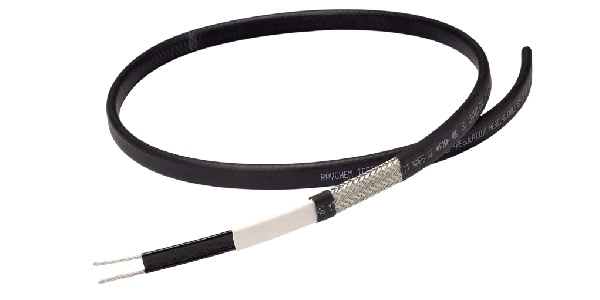

Саморегулирующийся кабель для контроля температуры в шкафах управления

Антиконденсатные нагреватели малой мощности

Антиконденсатные нагреватели мощностью от 20 до 150 Вт являются специализированным решением для борьбы с образованием конденсата. Они имеют компактные размеры и монтируются в нижней части шкафа на DIN-рейку или непосредственно на монтажную панель. Конструкция включает нагревательный элемент, заключенный в алюминиевый корпус с развитой поверхностью теплоотдачи.

Основная задача антиконденсатных нагревателей — поддержание температуры внутренней поверхности шкафа выше точки росы. Они не предназначены для полноценного обогрева всего объема, а работают на предотвращение выпадения конденсата. Это особенно важно при ночных понижениях температуры, зимних запусках оборудования после длительного простоя и в помещениях с высокой влажностью.

Управление антиконденсатными нагревателями осуществляется с помощью термостатов или гигростатов. Электронные гигростаты с выносными датчиками влажности включают нагрев при достижении критического уровня влажности (обычно 60-70%), что позволяет экономить электроэнергию и поддерживать оптимальный микроклимат.

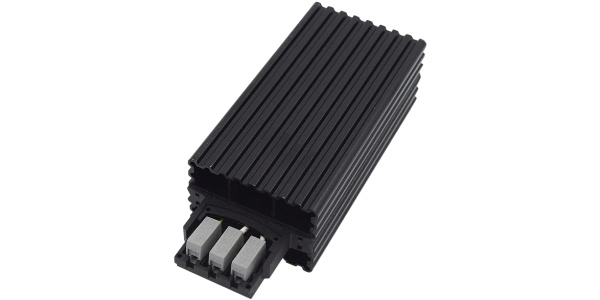

Антиконденсатный нагреватель для контроля температуры в шкафах управления

Силиконовые нагревательные ленты для электрических шкафов

Гибкие силиконовые нагревательные ленты представляют собой тонкие плоские элементы с равномерно распределенным нагревательным проводником, заключенным в герметичную оболочку из силиконовой резины. Они обладают высокой гибкостью и могут принимать любую форму, что позволяет монтировать их на криволинейные поверхности, двери шкафов, в узких нишах и в непосредственной близости от чувствительных компонентов.

Силиконовые нагреватели имеют мощность от 0,5 до 2 Вт на квадратный сантиметр и работают в диапазоне температур от −60 до +200 °C. Герметичная оболочка обеспечивает защиту от влаги, химических реагентов и механических повреждений. Это делает их идеальным решением для фармацевтических производств, пищевых предприятий и химических цехов, где требуются высокие стандарты чистоты и безопасности.

Основное применение силиконовых лент — обогрев специфических зон: смотровых окон, панелей управления, мест установки датчиков и других участков, где стандартные нагреватели не могут быть размещены из-за ограничений по размеру или форме.

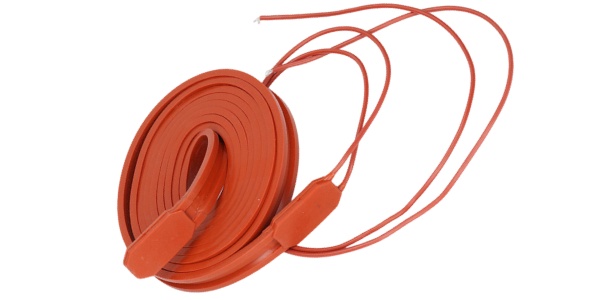

Силиконовая нагревательная лента для контроля температуры в шкафах управления

Контроль влажности: защита от конденсата и коррозии

Влажность является не менее опасным фактором, чем температура. Конденсат выпадает на внутренних поверхностях шкафа в момент, когда температура стенки опускается ниже точки росы. Это классическая ситуация для ночного времени суток, зимних запусков оборудования или резких перепадов давления. Вода выступает электролитом, вызывая гальваническую коррозию медных шин, окисление слаботочных контактов и создавая паразитные токи утечки на печатных платах.

Для борьбы с конденсатом применяются антиконденсатные нагреватели, которые поддерживают температуру внутренней поверхности выше точки росы. Они размещаются в нижней части шкафа, чтобы подогретый воздух естественным путем поднимался вверх, вытесняя влагу и предотвращая ее конденсацию на стенках.

В условиях тропического климата или на химических производствах с высокой влажностью применяются дополнительные методы осушения. Адсорбционные осушители прогоняют воздух через влагопоглощающие материалы (силикагель, цеолиты), снижая относительную влажность до 40-50%. Для герметичных шкафов используются мембранные осушители, которые удаляют влагу из замкнутого объема без контакта с внешней средой.

Контроль влажности особенно важен для шкафов, установленных на открытом воздухе или в неотапливаемых помещениях, где суточные перепады температуры могут достигать 20-30 °C, что неизбежно приводит к циклическому образованию конденсата.

Как выбрать оборудование для контроля микроклимата

Выбор системы климат-контроля начинается с расчета теплового баланса. Проектировщик должен учитывать не только объем шкафа, но и теплопотери через его стенки, а также внутреннее тепловыделение оборудования.

Для расчета требуемой мощности обогрева или охлаждения используется формула теплопередачи через ограждающие конструкции:

P=V×ΔT×0.033

В этой формуле k — коэффициент теплопередачи материала шкафа (для стандартного стального шкафа около 5,5 Вт/(м²·К), для теплоизолированных — от 1,5 до 3 Вт/(м²·К)), A — эффективная площадь поверхности шкафа, ΔT — максимальная разница между внутренней и внешней температурами.

К полученному значению необходимо алгебраически прибавить тепловую мощность, выделяемую самим оборудованием внутри шкафа. Например, частотный преобразователь мощностью 15 кВт может рассеивать в виде тепла до 500-700 Вт. Итоговая цифра покажет, требуется ли шкафу активное охлаждение или система обогрева.

Монтаж и обслуживание нагревателей в электрических шкафах

Эффективность климатической системы на 50% зависит от правильной организации воздушных потоков внутри корпуса. Физика конвекции диктует правило: горячий воздух поднимается вверх. Поэтому нагреватели всегда монтируются в нижней части шкафа, чтобы прогретый воздух естественным путем омывал компоненты. Выходные отверстия или вентиляторы для вытяжки горячего воздуха размещаются в верхней части, желательно на крыше или в верхней трети боковой стенки.

Внутреннее пространство не должно быть загромождено. Между перфорированными панелями нагревателя или вентилятора и устанавливаемым оборудованием необходимо оставлять свободное пространство минимум 10-15 сантиметров для беспрепятственного забора воздуха. Кабельные вводы, расположенные в днище шкафа, требуют обязательной герметизации с помощью сальниковых уплотнителей или термостойких кабельных рам. Не закрытые отверстия не только снижают степень защиты IP, но и создают паразитные аэродинамические потоки, которые нарушают расчетную траекторию движения охлаждающего воздуха.

Обслуживание климатических систем включает регулярную очистку фильтров вентиляторов от пыли, проверку нагревателей мультиметром (сопротивление должно соответствовать паспортным значениям), контроль работы термостатов и замену фильтрующих элементов в осушителях. Для шкафов с кондиционерами необходимо ежегодно проверять герметичность фреонового контура, очищать конденсатор и испаритель от загрязнений, контролировать дренажную систему.

Часто задаваемые вопросы:

Итог

Система контроля микроклимата не является второстепенным аксессуаром, а представляет собой полноценный инженерный узел, обеспечивающий отказоустойчивость всей автоматизированной системы. Переход от интуитивного подбора оборудования к расчету теплового баланса, использование позисторных технологий для обогрева и замкнутых контуров для охлаждения позволяет минимизировать риски выхода из строя электроники.

Инвестиции в качественные термостаты, гигростаты и климатические агрегаты многократно окупаются за счет исключения аварийных остановок производственных линий и снижения затрат на замену выгоревших силовых модулей. Правильно спроектированная система климат-контроля обеспечивает стабильную работу оборудования на протяжении всего срока службы и исключает простои, связанные с перегревом или образованием конденсата.
