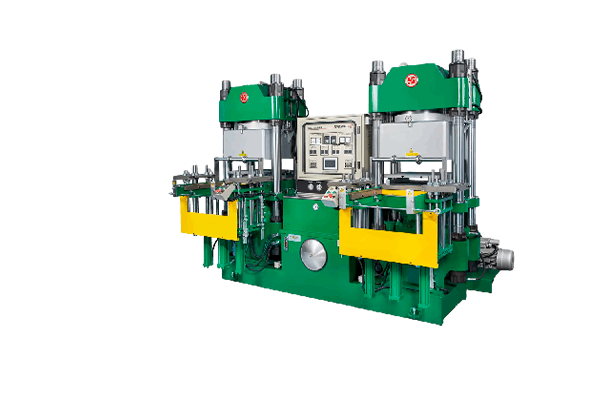

Нагреватели для систем вулканизации резины

Специфика нагрева в различных типах вулканизационного оборудования

Вулканизация представляет собой сложный термодинамический и химический процесс, в ходе которого каучук превращается в резину, приобретая свои конечные физико-механические свойства. Эффективность этого процесса на 80% зависит от точности температурного режима. Электрические нагревательные элементы (ТЭНы) выступают сердцем любой вулканизационной установки, обеспечивая передачу тепловой энергии непосредственно к резиновой смеси или к промежуточному теплоносителю.

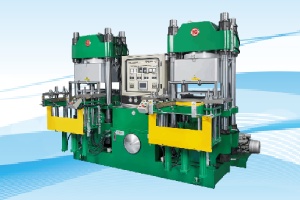

Каждый вид резино-технического оборудования требует особого подхода к организации теплообмена. В формовочных вулканизационных прессах, которые используются для производства шин, уплотнителей и РТИ, нагрев должен быть максимально равномерным и быстрым. Здесь тепловая энергия передается непосредственно массивным стальным или алюминиевым пресс-формам. Критически важно, чтобы температура по всей площади формы не колебалась более чем на 1-2 градуса, иначе толщина вулканизационного слоя будет неравномерной.

В автоклавах, применяемых для вулканизации крупногабаритных изделий, длинномерных шлангов и массивных шин, процесс организован иначе. Резина находится под воздействием высокого давления (до 12-15 бар) и температуры. Нагревательные элементы в таких системах чаще всего работают не напрямую с изделием, а нагревают теплоноситель — пар или циркулирующий горячий воздух. ТЭНы для парогенераторов автоклавов испытывают колоссальные нагрузки, связанные с агрессивным воздействием влажной среды и частыми циклами охлаждения и нагрева. Герметичность выводных контактов и стойкость оболочки к коррозии в таких условиях являются абсолютным приоритетом.

Барабанные вулканизаторы непрерывного действия служат для обработки конвейерных лент, рукавов и профилей. Резиновая заготовка огибает вращающийся металлический барабан, внутри которого расположены нагреватели. Специфика этой конструкции заключается в необходимости соблюдения идеального динамического баланса и обеспечения плотного теплового контакта. ТЭНы здесь обычно располагаются во внутренних полостях барабана, нагревая его массивный корпус, который затем отдает тепло резине. Локальные перегревы в таких системах недопустимы, так как они приводят к короблению барабана и неравномерной вулканизации ленты.

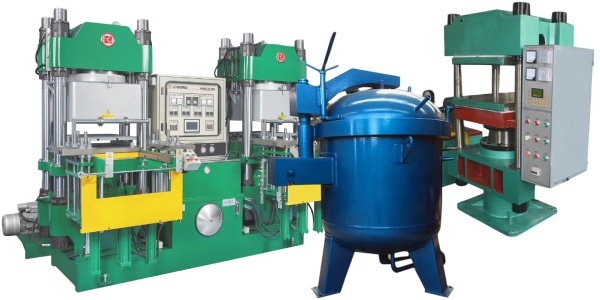

Примеры систем для вулканизации резины

Конструктивные типы нагревателей для РТИ-отрасли

Для обеспечения заданных температурных режимов в промышленности применяются несколько принципиально разных типов электрических нагревателей.

Патронные ТЭНы являются стандартом для вулканизационных прессов. Они представляют собой гильзы из нержавеющей стали с внутренней спиралью, которые устанавливаются в глухие отверстия плит или форм. Их главная особенность — высокая удельная мощность и способность передавать тепло исключительно за счет плотного прилегания к стенкам канала.

Литые алюминиевые и латунные нагреватели используются там, где требуется аккумулировать тепло и сгладить возможные скачки напряжения в сети. Металл, в который запрессовывается трубчатый ТЭН, обеспечивает идеальную теплопроводность и защиту спирали от механических повреждений. Такие блоки часто применяются в узлах смыкания прессов и подогревателях литьевых форм.

Силиконовые нагревательные маты и ленты незаменимы при работе со сложными трехмерными пресс-формами, вулканизации крупногабаритных изделий в полевых условиях или при ремонте шин. Силикон обладает высокой эластичностью, влагостойкостью и способен равномерно отдавать тепло на криволинейных поверхностях, плотно облегая изделие.

Оребренные ТЭНы (ТЭНР) и блоки трубчатых нагревателей применяются в калориферах и электрических парогенераторах автоклавов и сушильных камер. Наличие стальной или алюминиевой ленты, навитой на корпус, многократно увеличивает площадь теплоотдачи, что критически важно для быстрого нагрева больших объемов воздуха или генерации насыщенного пара.

Инженерные нюансы монтажа и герметизации

Качество монтажа нагревательных элементов напрямую определяет их срок службы. При установке патронных ТЭНов в пресс-формы критически важно использовать высокотемпературную теплопроводную пасту. Зазор между стенкой ТЭНа и отверстием формы неизбежен из-за допусков механической обработки. Без термопасты в этом зазоре образуется воздушная подушка, которая работает как теплоизолятор. В результате спираль внутри нагревателя будет перегреваться и перегорать, а форма останется холодной.

Особое внимание уделяется герметизации контактной группы. В условиях вулканизации, где присутствуют пары серы, масла и высокая влажность, открытые контакты быстро окисляются и разрушаются. Для защиты выводных колодок применяются высокотемпературные эпоксидные смолы, керамические изоляторы или силиконовые герметики. В парогенераторах автоклавов фланцевые соединения обязательно уплотняются термостойкими паронитовыми или графитовыми прокладками, способными выдерживать циклические изменения давления без потери эластичности.

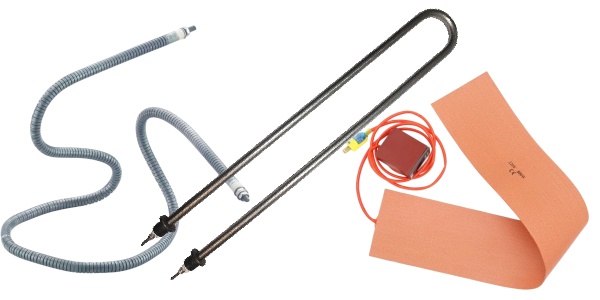

Виды нагревателей для вулканизации резины

Типичные ошибки эксплуатации и их последствия

Самой частой причиной выхода из строя ТЭНов в вулканизационном оборудовании является образование накипи или нагара. При нагреве резиновой смеси на поверхность форм или барабанов могут попадать компоненты смазок и антиадгезивов. Обугливается и создает теплоизоляционный слой. Нагреватель, пытаясь компенсировать потерю теплоотдачи, работает на пределе мощности, что ведет к деформации нержавеющей оболочки и межвитковому замыканию. Очистка таких элементов должна проводиться исключительно щадящими методами, без использования агрессивных абразивов, царапающих защитный слой металла.

Еще одна распространенная ошибка — игнорирование равномерности затяжки крепежа. При нагреве металл расширяется. Если ТЭН закреплен жестко, без учета теплового расширения, или если плита прижимается неравномерно, корпус нагревателя испытывает механические напряжения, ведущие к разрыву сварных швов или разрушению периклаза (внутреннего диэлектрического наполнителя). Регулярная протяжка контактов и визуальный осмотр мест соединений должны быть включены в регламент планово-предупредительного ремонта любого вулканизационного участка.

Часто задаваемые вопросы:

Итог

Правильный выбор и профессиональный монтаж нагревательных элементов напрямую определяют качество выпускаемой резиновой продукции и общую экономическую эффективность всего производственного процесса. ТЭНы, грамотно подобранные с учетом специфики оборудования, экстремальных рабочих температур и химической агрессивности среды, гарантируют полное отсутствие заводского брака и длительную бесперебойную работу вулканизационных прессов, промышленных автоклавов и барабанных установок непрерывного действия.

Регулярное техническое обслуживание, строгий контроль герметичности соединений и своевременная замена термостойких уплотнителей позволяют надежно избежать незапланированных производственных простоев и существенно снизить затраты на капитальный ремонт дорогостоящего оборудования.
