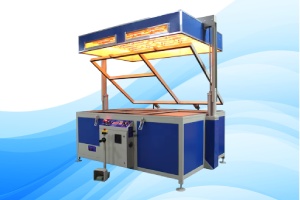

Нагреватели для вакуумной формовки полимеров
Вакуумная формовка полимеров — это универсальная технология для создания пластиковых изделий. В статье рассмотрены этапы процесса, используемые материалы и особенности нагревательных элементов, которые влияют на качество готовой продукции.
Содержание статьи:
Что такое вакуумная формовка полимеров
Вакуумная формовка полимеров представляет собой технологический процесс, используемый для производства изделий из термопластичных материалов. Суть метода заключается в воздействии вакуума или пониженного давления воздуха на предварительно нагретую полимерную пластину. Нагретый до определенной температуры пластик приобретает достаточную пластичность, позволяющую ему легко изменять форму без значительного ухудшения физических и механических свойств. Под действием вакуума материал вытягивается вокруг формующих поверхностей, обеспечивая равномерное и надежное прилегание к оснастке.
Эта технология широко используется для серийного производства объемных пластиковых изделий, таких как упаковка, бытовые товары, элементы интерьера, а также в автомобильной и медицинской промышленности. Несмотря на ориентацию на массовое производство, вакуумная формовка применяется и для единичных тиражей, предоставляя разработчикам значительную гибкость в производственных процессах.
Этапы процесса вакуумной формовки
Процесс вакуумной формовки состоит из нескольких последовательных этапов, каждый из которых критически важен для качества готового изделия. На первом этапе термопласт нагревается до температуры, при которой он становится достаточно пластичным для изменения формы. Обычно этот диапазон составляет от 150 до 250 °C в зависимости от типа полимера.
Далее нагретый полимер помещается на специальную оснастку — вакуумную форму, и на него воздействует вакуум. Под действием пониженного давления материал активно втягивается в форму, точно повторяя ее конфигурацию. После формирования изделие остается на листе формы, где происходит его охлаждение до температуры стабилизации. Этот этап крайне важен для обеспечения точности размеров и долговечности готового продукта.
После полного охлаждения и стабилизации изделие аккуратно снимается с вакуумной формы. Завершает процесс механическая обработка, включающая обрезку кромок и устранение излишков материала, что обеспечивает законченный вид продукта и соответствие заданным геометрическим параметрам.
Основными материалами, используемыми в технологии вакуумного формования, являются акрил, полистирол, АБС-пластик, ПВХ и ПЭТ. Каждый из этих полимеров обладает уникальными характеристиками, что позволяет выбрать оптимальный материал для конкретной задачи. Благодаря своей универсальности и экономичности, вакуумная формовка продолжает оставаться одним из самых популярных методов обработки пластмасс.

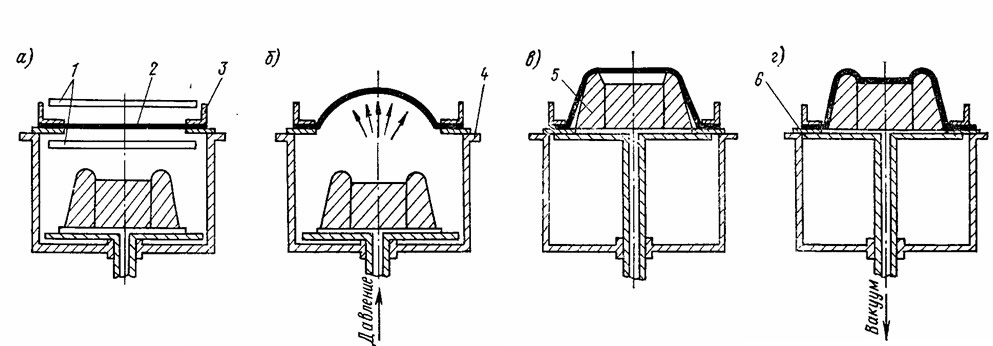

Принципиальная схема процесса изготовления изделия методом вакуумформования:
а — разогрев термопластового листа; б — предварительная вытяжка материала; в — подъем рабочего стола с формой; г — оформление заготовки в изделие
1 — электронагревательные элементы; 2 — лист-заготовка; 3 — прижимная рама; 4 — герметизированная камера; 5 — форма; 6 — рабочий стол вакуум-формовочной машины
Интервалы температур эксплуатации полимеров
Правильный выбор полимера и понимание его температурных характеристик критически важны для успешного процесса вакуумной формовки. Ниже приведена таблица основных параметров наиболее распространенных термопластов:
| Полимер | Интервал рабочих температур эксплуатации, °C | Температура формовки, °C | Температура плавления, °C |
|---|---|---|---|
| Полиэтилен (ПНД) | −60 до +60 | 130–150 | 100–108 |
| Полиэтилен (ПВД) | −60 до +70 | 120–140 | 120–135 |
| Полипропилен | −20 до +100 | 150–170 | 160–168 |
| Поливинилхлорид (ПВХ) | −15 до +60 | 140–160 | 100–150 |
| Полистирол | −40 до +65 | 130–170 | 160–175 |
| Поликарбонат | −100 до +120 | 160–200 | 220–240 |
| Полиэтилентерефталат (ПЭТ) | −40 до +150 | 180–220 | 250–265 |

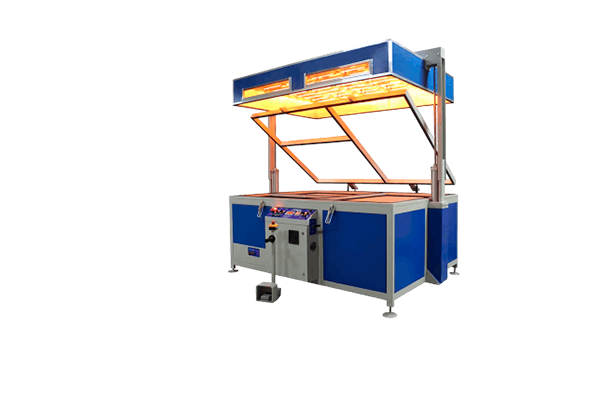

Устройство вакуум-формовочного станка
Вакуумно-формовочный станок представляет собой сложное техническое устройство, состоящее из нескольких ключевых элементов, обеспечивающих точность и эффективность процесса. Вентиляторный блок играет важную роль в обеспечении равномерного нагрева заготовки, подаваемой в станок, а затем способствует ее быстрому охлаждению после формования.
Вакуумный насос предназначен для снижения давления между пресс-формой и пластиковой заготовкой до точно заданных значений, что обеспечивает надежное прилегание материала к форме. Специальная прижимная рама формовочного станка обеспечивает точность геометрических размеров заготовки и ее надежную фиксацию в процессе нагрева и формования. Некоторые модели станков дополнительно оснащаются растягивающим устройством, позволяющим изменять размер пластиковой заготовки в нагретом состоянии для более равномерного распределения материала.
Наиболее важным элементом станка являются нагревательные элементы, которые обеспечивают нагрев полимерной заготовки до необходимых температур. Станок для формовки должен поддерживать стабильность этой температуры в процессе работы, так как любые отклонения могут привести к неравномерному прогреву материала и дефектам готового изделия.
Нагревательные элементы для вакуум-формовочного оборудования
Инфракрасные керамические панели
Инфракрасные керамические панели вырабатывают излучение с длиной волн от 3 до 6 микрометров, что делает их эффективным решением для предварительной обработки полимерных материалов в процессе вакуумного формования. Данная длина волны является оптимальной для подогрева большинства материалов, и даже без использования отражателя эти устройства способны генерировать рассеянное тепло.
Однако стоит отметить их существенный недостаток: излучаемые волны не проникают на достаточную глубину в заготовку, что приводит к неравномерному прогреву материала по толщине. Дополнительные недостатки керамических инфракрасных нагревателей заключаются в большом потреблении электроэнергии и высокой тепловой инертности, что значительно увеличивает время, необходимое для перенастройки и выхода на рабочую температуру. Использование инфракрасных керамических нагревателей в долгосрочных рабочих циклах для обработки толстостенных изделий не является экономически целесообразным.

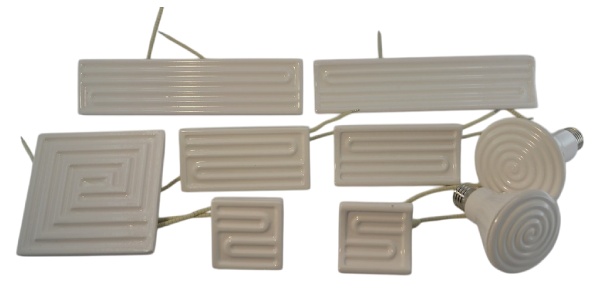

Инфракрасные керамические панели для вакуумформовочных машин
Трубчатые электронагреватели
Трубчатые электронагреватели представляют собой устройства открытого типа, которые вырабатывают тепловые волны длиной более 6 микрометров. Этот параметр значительно превышает необходимый уровень для большинства полимеров, что может привести к перегреву поверхности полимерного листа при недостаточном прогреве внутренних слоев. Тепло, вырабатываемое трубчатыми нагревателями, распределяется по поверхности материала неэффективно из-за отсутствия рассеивателя в их конструкции, что создает дополнительные проблемы в процессе формовки.
Кроме того, трубчатые электронагреватели считаются небезопасными для использования на вакуумформовочных станках, так как их эксплуатация может быть затруднена в силу высокой температуры поверхности и отсутствия защитных механизмов. Это увеличивает риски перегрева и может привести к повреждению как самого нагревателя, так и обрабатываемого материала. Бесспорным преимуществом трубчатых нагревателей является их приемлемая стоимость, однако для качественной вакуумной формовки важно выбирать более безопасные и экономически обоснованные решения.
Инфракрасные кварцевые излучатели
Инфракрасные кварцевые нагреватели имеют оптимальный набор характеристик для работы в вакуумформовочных машинах. Они излучают волны в диапазоне от 1,6 до 4 микрометров, что является наилучшим вариантом для нагрева листовых полимеров, обеспечивая равномерный прогрев по всей толщине материала. Эти обогреватели достигают рабочей температуры всего за несколько минут, а при изменении настроек быстро адаптируются к новым параметрам, что критично для гибкости производственного процесса.
Кроме того, кварцевые излучатели хорошо отводят тепло и могут долго находиться в режиме ожидания без перегрева, что обеспечивает их долговечность и надежность. Низкая тепловая инерция позволяет точно контролировать температурный режим, минимизируя риск дефектов готовой продукции. Именно поэтому инфракрасные кварцевые нагреватели считаются оптимальным выбором для профессионального вакуумного формования.

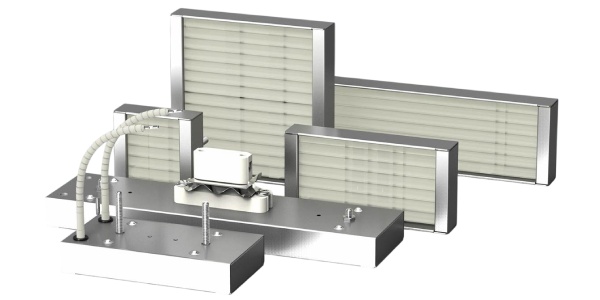

Инфракрасные кварцевые излучатели для вакуумформовочных машин
Плюсы и минусы использования вакуум-формовочного оборудования
Преимущества технологии вакуумной формовки делают ее привлекательной для производителей различного масштаба. Низкая стоимость технологии позволяет более мелким производителям легко входить в рынок и конкурировать с крупными игроками, не требуя значительных первоначальных инвестиций. Высокая скорость производства значительно увеличивает объем выпускаемой продукции за короткое время, что способствует повышению общей производительности предприятия.
Востребованность продукции на рынке обеспечивает стабильный спрос, а высокая эффективность процесса формирования позволяет оптимизировать затраты и ресурсы, тем самым увеличивая прибыльность производства. Технология также отличается гибкостью, позволяя быстро переходить от одного типа изделий к другому с минимальными затратами на переналадку оборудования.
Однако существуют и определенные ограничения. Вредные пары, выделяющиеся при нагревании пластика, могут негативно сказываться на здоровье работников, если не предусмотрены соответствующие системы вентиляции и фильтрации. Ограничение по толщине материалов в 10 мм может ограничивать возможности производства, особенно если требуется использовать более толстые заготовки. Простота геометрии выпускаемых форм может снижать инновационность продукции и ограничивать дизайнерские возможности, что делает продукцию менее привлекательной для потребителей в некоторых сегментах рынка.
Часто задаваемые вопросы:
Итог
Вакуумная формовка полимеров представляет собой эффективную и экономически выгодную технологию, активно используемую в различных отраслях промышленности. Ключевым фактором качества готовой продукции является правильный выбор нагревательных элементов, обеспечивающих равномерный и контролируемый нагрев полимерных материалов. Инфракрасные кварцевые излучатели демонстрируют наилучшие характеристики для большинства производственных задач, тогда как керамические панели и трубчатые нагреватели имеют существенные ограничения в применении.
Успешная реализация вакуумной формовки зависит от комплексного подхода, включающего правильный выбор полимера, оптимизацию температурных режимов, качественное техническое оснащение и строгое соблюдение технологических параметров. Понимание особенностей каждого этапа процесса и грамотный подбор оборудования позволяют достичь максимальной эффективности производства и выпускать продукцию, соответствующую самым высоким требованиям качества.
